SUN阀CBGALAN

​SUN公司于1970年成立于美国，是高性能液压螺纹插装阀块以及集成阀块的设计和制造公司，产品集成在流体动力系统中，用以实现力，速度和运动的控制。产品广泛应用于移动，工业机械和设备等领域。

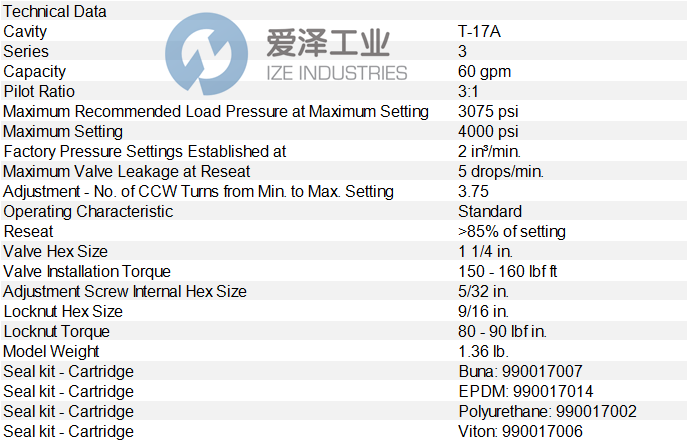

SUN阀CBGALAN技术参数

SUN阀CBGALAN产品介绍

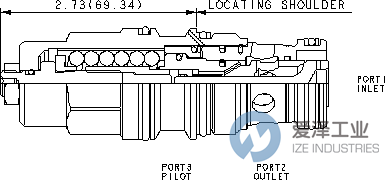

带先导辅助装置的平衡阀用于控制超负荷。止回阀允许从方向阀（端口 2）到负载（端口 1）的自由流动，而直接作用式先导辅助泄压阀控制从端口 1 到端口 2 的流量。端口 3 处的先导辅助装置以先导比确定的速率降低泄压阀的有效设定值。

• 平衡阀的设定值应至少为*大负载诱导压力的 1.3 倍。

• 顺时针旋转调节装置以降低设定值并释放负载。

• 顺时针全程设定值小于 200 psi (14 bar)。

• 端口 2 处的背压以 1 加上先导比乘以背压的比率增加到有效泄压设定值。

• 当阀门为标准设定时，复位超过设定压力的 85%。低于标准设定压力的设定可能导致复位百分比降低。

• 配置有 EPDM 密封件的阀芯用于磷酸酯流体系统。接触石油基液体、油脂和润滑剂会损坏密封件。

• Sun 平衡阀芯可直接安装到执行器外壳加工的腔体中，以增加保护并提高回路的刚度。

• 提供两种止回阀开启压力。除非担心执行器气蚀，否则请使用 25 psi (1.7 bar) 止回阀。

• 此阀的所有端口之间都有正密封。

• 所有 3 端口平衡阀芯、负载控制阀芯和先导开启止回阀芯在物理上都是可互换的（即，对于给定的框架尺寸，流路相同、腔体相同）。

• 采用 Sun 浮动式结构，以*大限度地减少由于安装扭矩过大和/或腔体/阀芯加工变化而导致内部零件卡住的可能性。

Counterbalance valves with pilot assist are meant to control an overrunning load. The check valve allows free flow from the directional valve (port 2) to the load (port 1) while a direct-acting, pilot-assisted relief valve controls flow from port 1 to port 2. Pilot assist at port 3 lowers the effective setting of the relief valve at a rate determined by the pilot ratio.

• Counterbalance valves should be set at least 1.3 times the maximum load induced pressure.

• Turn adjustment clockwise to decrease setting and release load.

• Full clockwise setting is less than 200 psi (14 bar).

• Backpressure at port 2 adds to the effective relief setting at a ratio of 1 plus the pilot ratio times the backpressure.

• Reseat exceeds 85% of set pressure when the valve is standard set. Settings lower than the standard set pressure may result in lower reseat percentages.

• Cartridges configured with EPDM seals are for use in systems with phosphate ester fluids. Exposure to petroleum based fluids, greases and lubricants will damage the seals.

• Sun counterbalance cartridges can be installed directly into a cavity machined in an actuator housing for added protection and improved stiffness in the circuit.

• Two check valve cracking pressures are available. Use the 25 psi (1,7 bar) check unless actuator cavitation is a concern.

• This valve has positive seals between all ports.

• All 3-port counterbalance, load control, and pilot-to-open check cartridges are physically interchangeable (i.e. same flow path, same cavity for a given frame size).

• Incorporates the Sun floating style construction to minimize the possibility of internal parts binding due to excessive installation torque and/or cavity/cartridge machining variations.

SUN阀CBGA系列其他常用型号：

SUN CBGALAN

SUN CBGALAN/AP

SUN CBGALAN/LH

SUN CBGALAV

SUN CBGALAV/AP

SUN CBGALAV/LH

SUN CBGALAE

SUN CBGALAE/AP

SUN CBGALAE/LH

SUN VALVE NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于SUN阀CBGALAN的疑问，请随时与我们沟通（ ）。我们将尽全力解决您的问题。

If you have any question for SUN products, please feel free to dial 0086-21-3100 6702/ send request email to  / browse our website:www.ize-industries.com.

SUN阀CBGALAN技术参数介绍
