CONTREL继电器ELR系列ELR-7

CONTREL是一家在工业自动化市场上运营20多年的意大利公司。它专门生产继电器和电力网络分析仪，接地故障保护，报警信号系统以及其他自动化监控系统。

CONTREL产品有：多功能LED继电器

多功能液晶继电器

多功能分析仪

具有监督功能的分析仪

测量传感器

绝缘控制

剩余电流继电器

数字式剩余电流继电器

保护继电器

电流互感器

报警概要

GSM模块

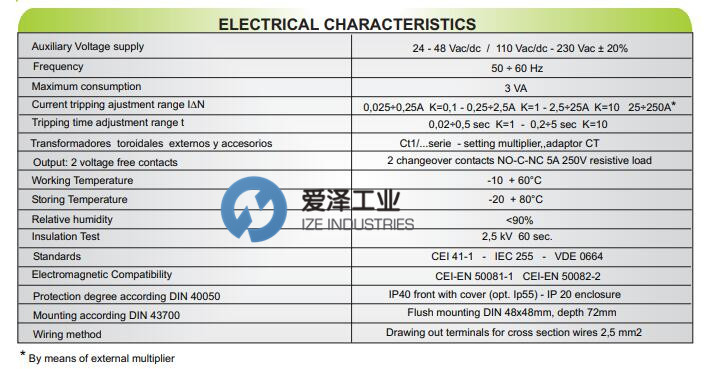

CONTREL继电器ELR-7规格描述

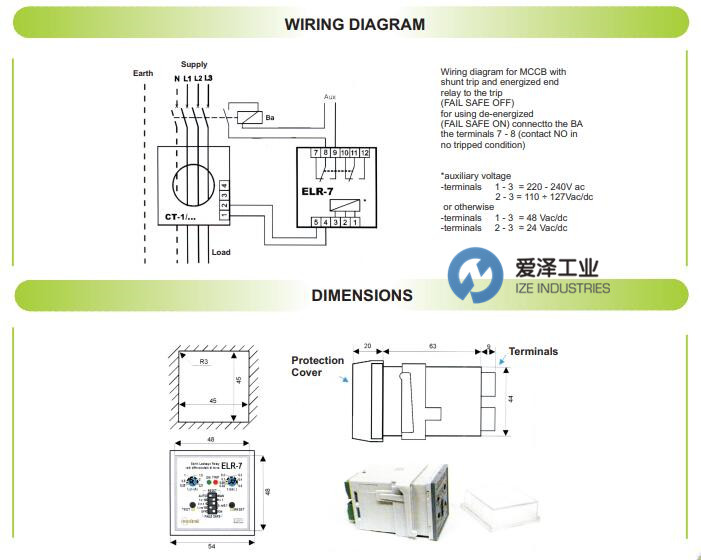

CONTREL继电器ELR-7接线图

CONTREL继电器说明

The is an earth leakage protection device , which manitaining its ample scope of settings, both for current and time delay, it has been built in a flush mounting enclosure DIN 48x48mm with a reduced depth of 72mm, including wiring terminals.

This allows to reduce the over all dimensions to a minimu, in those applications in which the space is critical, like in MCC’s.

The present ELR, so as the others of the ELR’s families, has a built-in filter,at the input circuits, which brings it practically immune to external distortions. It is possible to program the tripping current (25mA ÷ 25 A), the tripping time delay (0,02 ÷ 5 sec.,) and the working mode of the reset (automatic or manual), at its front plate.

The ELR-7 has a microswitch to select the working mode of the end relay, normally de-energized, whilst at rest (no tripped condition) or normally energized ( fail safe).

On top of the above, it also has 2 change-over separated and a transparent front cover for protection. Its removable wiring terminals rends it very easy to install.

这是一种漏电保护装置，它可充分利用其在电流和时间延迟方面的设置范围，它内置于DIN 48x48mm的嵌入式安装外壳中，其深度减少了72mm，包括接线端子。

在空间要求严格的应用中（例如在MCC中），这可以将整体尺寸减小到*小。

与其他ELR系列产品一样，目前的ELR在输入电路上也具有内置滤波器，因此几乎不受外部失真的影响。可以在其前面板上编程跳闸电流（25mA÷25 A），跳闸时间延迟（0.02÷5秒）和复位的工作模式（自动或手动）。

ELR-7带有一个微动开关，用于选择终端继电器的工作模式，该模式通常是在断电，静止（无跳闸状态）或正常通电（故障保护）的情况下进行的。

除此之外，它还具有2个单独的转换开关和一个透明的用于保护的前盖。其可拆卸的接线端子使安装非常容易。

CONTREL继电器ELR系列其他常用型号：

CONTREL ELR-3E

CONTREL ELR-3C

CONTREL ELR-CB

CONTREL ELRC-1

CONTREL ELR-CB

CONTREL Relay NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业集产品开发、设计、制造、销售、于一体，代理经营世界先进的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于CONTREL继电器ELR-7的疑问，请随时与我们沟通（ ）。我们将尽全力解决您的问题。

If you have any question for CONTRELproducts, please feel free to dial 0086-21-3100 6702/ send request email to  / browse our website: www.ize-industries.com.

CONTREL继电器ELR-7介绍及接线图
