AIR-LOGIC调节阀R7060222BWK

1975年，Knapp收购了Johnson Controls的流体部门，现在称为AIR LOGIC。这家创新型公司在质量和客户服务方面处于优质地位，可立即交付产品，并为客户提供市场上灵活，高效的系统。

AIR LOGIC的主营产品有止回阀，针阀，安全阀，调节阀，旋转接头，压力开关，真空开关，传感器，指示器，放大器，真空发生器及其他配件等等。

AIR-LOGIC调节阀R7000系列产品参数


AIR-LOGIC调节阀R7000系列产品介绍及选型

The Modular Subminiature Precision Pressure Regulator is designed for precise regulation of pressure. It is ideal for instrumentation and industrial applications. The pressure regulator has a 20 turn adjustment range from 0.5 to 100 PSI. Maximum supply is 150 PSI. Four adjustment ranges are available: 10 PSI, 30 PSI, 60 PSI and 100 PSI. The standard device is furnished with an adjustment knob and is also available with an extended 1/4" shaft to accept an adjustment knob or furnished with an exposed screwdriver adjustment by which the pressure range can be adjusted.

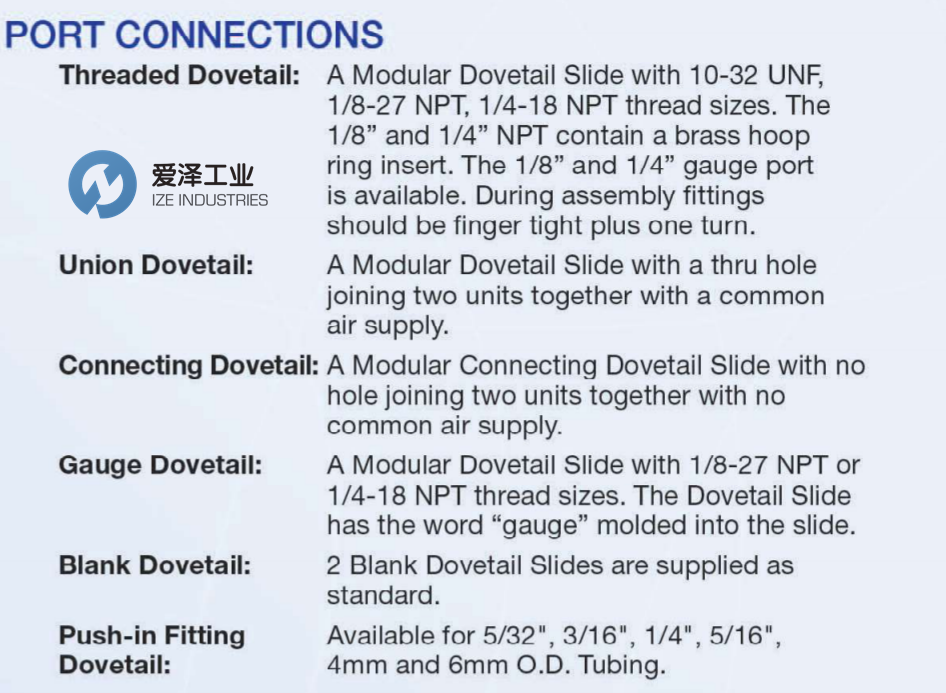

The Unique Modular Dovetail design allows the regulator to be used individually or assembled into a modular combination of pneumatic components.

Specifications

Adjustment Range: 0.5 to 100 PSI

Maximum Supply: 150 PSI

Operating Temperature: 40 degrees to 150 degrees F (4 degrees to 66 degrees C)

Recommended Filtration: 5 Micron

Effect of Supply Variation: Within .1 PSI output change with 10 PSI supply change

Flow Regulator: Maximum flow 5 SCFM with 100 PSI supply

Repeatability: Within .1 PSI when the supply pressure is turned off and on

Drift: At 75 degrees F. 0.1 PSI total drift

Supply Consumption: Within 400 cc/m at 100 PSI supply, with a deadend output

Materials

Housing: Glass filled Celcon

Adjustment Screw: Carbon Filled Nylon

Retaining Ring: Carbon Spring Steel

Stem Assembly: Celcon

Diaphragm: Buna N, Polyurethane

Diaphragm Assembly: Celcon

Springs: Stainless Steel

O-Rings: Buna N, Silicone Nitrile

Valve Seat: PVC

Filter: Stainless Steel 304, Micron size 380

Manifold Mount Screws: Zinc

特征

模块化超小型精密压力调节器专为精确调节压力而设计。它是仪器仪表和工业应用的理想选择。压力调节器有 20 圈的调节范围，从 0.5 到 100 PSI。*大供应量为 150 PSI。提供四种调节范围：10 PSI、30 PSI、60 PSI 和 100 PSI。标准设备配备一个调节旋钮，也可配备一个加长的 1/4" 轴以接受调节旋钮或配备一个暴露的螺丝刀调节器，通过它可以调节压力范围。

独特的模块化燕尾设计允许调节器单独使用或组装成气动元件的模块化组合。

规格

调整范围：0.5 至 100 PSI

*大供应量：150 PSI

工作温度：40 到 150 华氏度（4 到 66 摄氏度）

推荐过滤：5微米

供应变化的影响：在 0.1 PSI 输出变化内，10 PSI 供应变化

流量调节器：*大流量 5 SCFM，100 PSI 供应

重复性：当供应压力关闭和打开时，在 0.1 PSI 内

漂移：在 75 华氏度时。 0.1 PSI 总漂移

耗材消耗量：400 cc/m 以内，100 PSI 供应，无输出

材料

外壳：玻璃填充 Celcon

调节螺丝：碳填充尼龙

挡圈：碳弹簧钢

阀杆组件：Celcon

隔膜：丁腈橡胶 N，聚氨酯

隔膜组件：Celcon

弹簧：不锈钢

O 形圈：丁腈橡胶，硅胶丁腈

阀座：PVC

过滤器：不锈钢 304，微米尺寸 380

歧管安装螺钉：锌

尺寸图



AIR-LOGIC调节阀R7000系列其他常见型号：

AIR-LOGIC R-7060-0B0B-W/K

AIR-LOGIC R-7060-0B0B-W/S

AIR-LOGIC R-7060-0B0B-WO/S

AIR-LOGIC R-7060-0G0B-W/K

AIR-LOGIC R-7060-0G0B-W/S

AIR-LOGIC R-7060-0G0B-WO/S

AIR-LOGIC R-7060-0H0B-W/K

AIR-LOGIC R-7060-0H0B-W/S

AIR-LOGIC R-7060-0H0B-WO/S

AIR-LOGIC R-7060-0I0B-W/K

AIR-LOGIC R-7060-0I0B-W/S

AIR-LOGIC R-7060-0I0B-WO/S

AIR-LOGIC R-7060-0J0B-W/K

AIR-LOGIC R-7060-0J0B-W/S

AIR-LOGIC R-7060-0J0B-WO/S

AIR-LOGIC R-7060-1B1B-W/K

AIR-LOGIC R-7060-1B1B-W/S

AIR-LOGIC R-7060-1B1B-WO/S

AIR-LOGIC R-7060-1G1B-W/K

AIR-LOGIC R-7060-1G1B-W/S

AIR-LOGIC Precision Regulators NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向先进制造工业提供高端制造技术和设备。代理经营世界先进的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于AIR-LOGIC调节阀R7060222BWK的疑问，请随时与我们沟通（ ）。我们将尽全力解决您的问题。
