SIEMENS执行器SQM21.18502

德国SIEMENS西门子股份公司是全球优质的技术企业，创立于1847年，业务遍及全球200多个国家，专注于电气化、自动化和数字化领域。

SIEMENS西门子的应用领域包括工业自动化、楼宇科技、驱动技术、能源、医疗、交通和个人及家用产品等领域。

SIEMENS的主营产品有减速机，控制器，电源，断路器，开关，模块，风机和风阀执行器等。

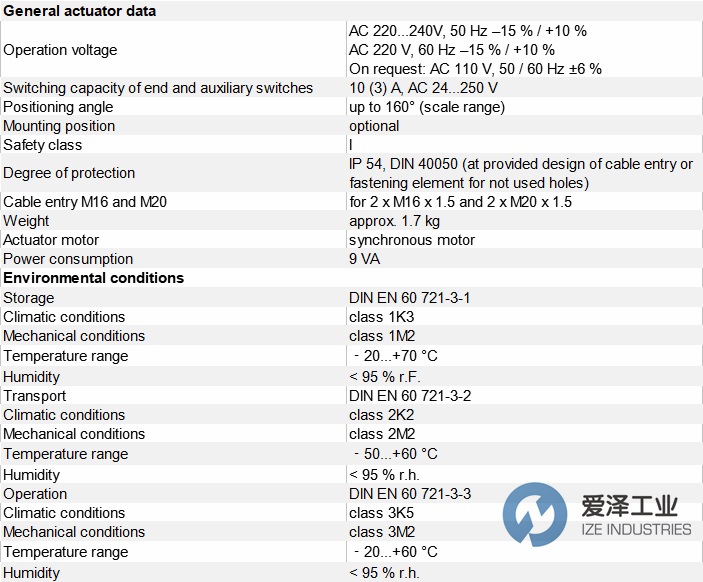

SIEMENS执行器SQM1/SQM2系列技术参数

SIEMENS执行器SQM1/SQM2系列介绍

外罩

• 外壳由抗冲击、耐热塑料所制。盖板颜色：深灰色

• 传动机构箱体设计为铝压铸件，并配有带 4 个螺纹孔的电缆填塞接头

执行器

• 可逆转、防卡同步电动机

动作点调节

• 通过可旋转的凸轮盘

• 凸轮盘旁边的刻度指示动作点的角度位置

• 可用手、随附的弧形扳手，或类似辅助工具调节凸轮

位置指示器

• 内部：刻度在传动机构侧的凸轮滚筒始端

• 只有 SQM21：有一个从外部可以看到的位置指示器

连接技术

• 螺纹连接

传动机构

• 减速齿轮设计为配有自润滑式的烧结青铜轴承，因此不需要保养费用

驱动轴

• 一侧牢固地安装在执行器正面

安装和固定

• 执行器正面作为支承面

• 使用 3 个盲孔和 M5 内螺纹进行固定

Housing

• The actuator’s cover is made of impact-proof and heat-resistant plastic.Color of cover: Dark-grey

• The housing of the gear train in made of die-cast aluminium and has 4 threaded holes for cable glands

Actuator

• Reversible, locking-proof synchronous motor

Adjustment of switching points

• With adjustable cams

• Setting scales beside the cams give the switching point’s angular position

• Cams can be adjusted manually, either with the enclosed hook spanner or tool

Position indicator

• Internally: Scale at the beginning of the cam stack on the gear train side

• Only SQM21...: Equipped with position indicator visible from outside

Electrical connections

• Screw terminals

Gear train

• The reduction gearing has self-lubricating sinter-bronze bearings and requires no maintenance

Drive shaft

• Ready fitted to the front of the gear train

Mounting and fixing

• Gear train front is used as the mounting surface

• Fixing by means of 3 threaded holes with inside thread M5

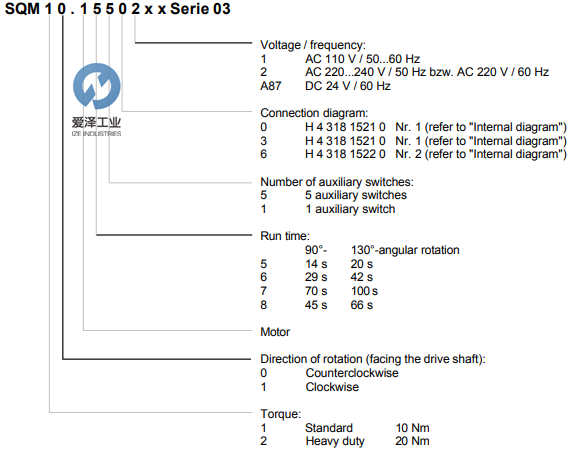

SIEMENS执行器SQM1/SQM2系列选型

SIEMENS执行器SQM1/SQM2系列其他常用型号：

SIEMENS SQM10.15502

SIEMENS SQM10.15561

SIEMENS SQM10.15562

SIEMENS SQM10.16102

SIEMENS SQM10.16501

SIEMENS SQM10.16502

SIEMENS SQM10.16532

SIEMENS SQM10.16561

SIEMENS SQM10.16562

SIEMENS SQM10.17502

SIEMENS SQM11.15502

SIEMENS SQM11.15562

SIEMENS SQM11.16501

SIEMENS SQM11.16502

SIEMENS SQM20.16502

SIEMENS SQM20.18501

SIEMENS SQM20.18502

SIEMENS SQM21.16502

SIEMENS SQM21.18501

SIEMENS SQM21.18502

SEW Actuators NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于SIEMENS执行器SQM21.18502的疑问，请随时致电我们，爱泽工业（ ）。我们将尽全力解决您的问题。

If you have any question for SIEMENS products, please feel free to dial 0086-21-3100 6702/ send request email to / browse our website: www.ize-industries.com.

SIEMENS执行器SQM1/SQM2系列SQM21.18502介绍及选型
