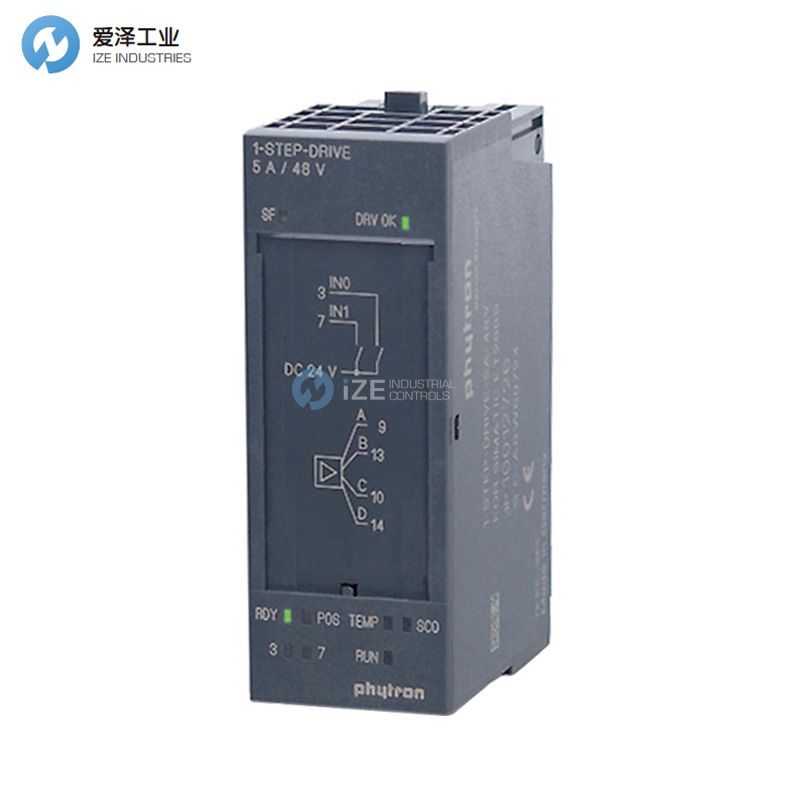

PHYTRON驱动器1-STEP-DRIVE-5A-48V

不断追求完美，结合数年的经验，PHYTRON成为了在极端环境条件下的自动化解决方案领域中高科技设备的优质供应商之一。除其高精密的步进电机和带有可选齿轮和反馈系统的线性执行器外，PHYTRON还提供广泛的电力电子设备和控件，以为全球客户提供支持。

PHYTRON驱动器1-STEP-DRIVE-5A-48V技术规格


PHYTRON驱动器介绍
1-STEP-DRIVE
Stepper motor driver with integrated power stage for SIMATIC ET 200®S in coordination with SIEMENS
Controlling and driving stepper motors within a modular PLC system: The 1-STEP-DRIVE technology guarantees a high-precision current adjustment and enables fine positioning up to 1/512 step with an absolute and non-cumulative error of about 0.0015° (Approx. 102,400 positions per revolution (0.0035°/step) with a 200 step motor)

Technical Details
Stepper motor controller with integrated power stage for SIMATIC ET 200®S
The 1-STEP-DRIVE-5A-48V module successfully completed the system compliance test performed by SIEMENS.
Suitable for bipolar control of 2 phase stepper motors with 4-,(6-) or 8 lead wiring
5 APEAK Phase current with 20 mA adjustable increments
Power supply from 24 to 48 VDC
up to 1/512 microstep
Physical resolution: approx. 102,400 positions per revolution (0.0035°/step). An encoder with a counter should be considered for micro positioning.
Maximum step frequency: 510,000 steps/sec
Chopper frequency selectable: 18, 20, 22 or 25 kHz
2 digital inputs for limit and reference switches
Diagnostic LEDs (over current, over temperature, driving instruction or Motor is running, etc.)
Controller modes: relative and absolute positioning, revolution mode, move to a reference point,...
Online controller parameterising and diagnostic
Programming via STEP®7, TIA Portal® (V12 to V14)
Operating temperature: 0 to +60 °C
Short-circuit-proof, overload-protected
Approval: CE
Included in delivery: CD-ROM incl. configuration file (HSP), application example and manual (pdf)
Important:  the configuration files are not down-compatible.

SIMATIC®, ET 200®S, STEP®7 and TIA Portal® are trade marks of the SIEMENS AG.

1步驱动
与 SIEMENS 协作，用于 SIMATIC ET 200®S 的带有集成功率级的步进电机驱动器
在模块化 PLC 系统中控制和驱动步进电机：1-STEP-DRIVE 技术可确保高精度电流调节，并可实现高达 1/512 步的精确定位，绝对和非累积误差约为 0.0015°（约 每转 102,400 个位置（0.0035°/步）使用 200 步电机）

技术细节
用于 SIMATIC ET 200®S 的带集成功率级的步进电机控制器
1-STEP-DRIVE-5A-48V模块顺利完成了SIEMENS进行的系统一致性测试。
适用于带 4-、(6-) 或 8 引线接线的 2 相步进电机的双极控制
5 APEAK 相电流，增量为 20 mA 可调
电源从 24 到 48 VDC
高达 1/512 微步
物理分辨率：约 每转 102,400 个位置（0.0035°/步）。 微定位应考虑带计数器的编码器。
*大步进频率：510,000 步/秒
可选择斩波频率：18、20、22 或 25 kHz
2 个用于限位和参考开关的数字输入
诊断 LED（过电流、过温度、驱动指令或电机正在运行等）
控制器模式：相对和绝对定位、旋转模式、移动到参考点……
在线控制器参数化和诊断
通过 STEP®7、TIA Portal®（V12 至 V14）进行编程
工作温度：0 至 +60 °C
短路保护，过载保护
批准：CE
交付包括： CD-ROM 包括。 配置文件 (HSP)、应用示例和手册 (pdf)
重要提示：配置文件不向下兼容。

SIMATIC®、ET 200®S、STEP®7 和 TIA Portal® 是 SIEMENS AG 的商标。

PHYTRON驱动器其他常用型号：
PHYTRON 1-STEP-DRIVE-5A-48V

PHYTRON driver NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向先进制造工业提供高端制造技术和设备。代理经营世界先进的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于PHYTRON驱动器1-STEP-DRIVE-5A-48V的疑问，请随时与我们沟通（ ）。我们将尽全力解决您的问题。

If you have any question for PHYTRON products, please feel free to dial 0086-21-3100 6702/ send request email to / browse our website: www.ize-industries.com.

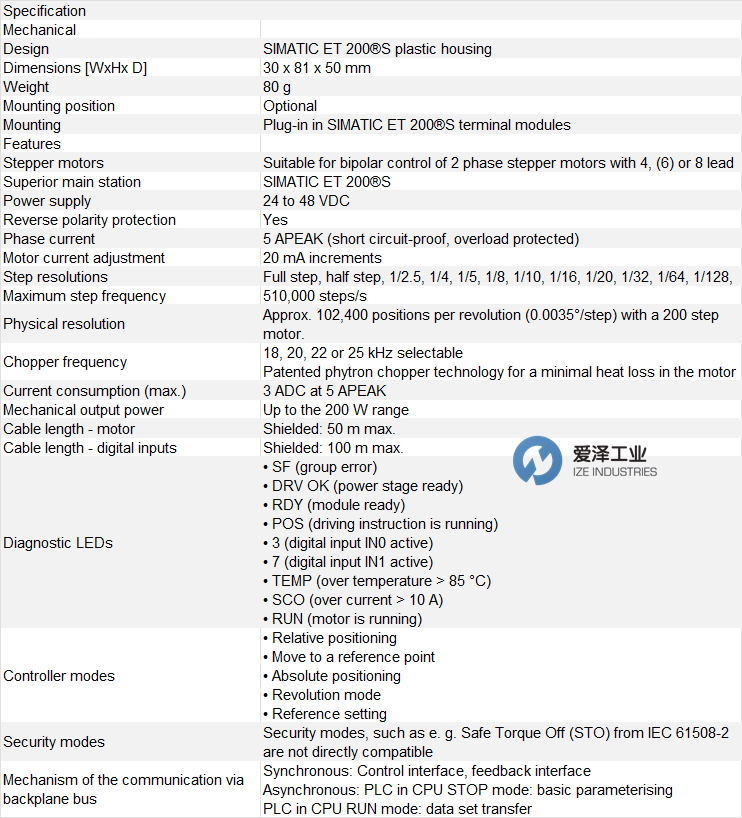

PHYTRON驱动器1-STEP-DRIVE-5A-48V技术规格
