HELMHOLZ通信模块700-600-CAN12

HELMHOLZ提供高质量、低成本的自动化解决方案和组件。HELMHOLZ成立于 1988 年，是一家独立的全球运营公司，专注于工业自动化和通信领域。基于丰富的工业自动化知识，为客户提供远程服务、以太网链路、CAN 总线连接和 PROFIBUS 的解决方案和组件。

HELMHOLZ通信模块700-600-CAN12技术参数


HELMHOLZ通信模块700-600-CAN12产品介绍
Systeme Helmholz GmbH 的 CAN 300 PRO 模块用于西门子的 S7-300*，允许将 CAN 站与可编程控制器连接。该模块可以安装在中央控制器或扩展单元中。CAN 300 PRO 模块支持 CAN 2.0A（11 位）和 CAN 2.0B（29 位）帧，波特率可自由选择 10 kbps 至 1 Mbps。
CAN 300 PRO 模块可以在第 2 层操作模式下发送和接收 CAN 帧。CANopen® 从站的数据可在 PLC 中以 CANopen® 主站操作模式作为过程映像进行处理。也可以作为 CANopen® 从站应用。提供了标准应用的应用示例，包括使用 CANopen® 进行电机控制。还提供 SAE J1939 协议的数据处理块。
CAN 300 PRO 模块包含 16 个可自由设置的定时器。每个定时器都可以触发可自由编程的 CAN 报文。这样，使用 CAN 300 PRO 模块就可以轻松实现驱动和伺服系统中常用的同步协议。
拨码开关设置波特率和站地址，方便调试。可选的微型存储卡可存储项目，以便在维修期间快速更换参数或模块。
6个LED指示模块的工作状态。USB 接口可用于诊断和参数化任务。CAN 300 PRO 还可在 -25 °C 至 +60 °C 的扩展环境温度范围内工作，随附 USB 电缆。

特性
• 第 2 层、11 位和 29 位 (CAN 2.0 A/B)
• 模块上的 CANopen® 主站
• 用于地址 + 波特率的 DIP 开关
• 用于保存项目的微型存储卡（可选）
• 用于参数设置和诊断的 USB 接口
• 广泛的 CAN 总线诊断
• 也可用作 CANopen® 从站
• 扩展的环境温度范围

The CAN 300 PRO module of Systeme Helmholz GmbH for use in an S7-300* from Siemens permits connection of CAN stations with the programmable controller. The module can be slotted either in the central controller or in the expansion unit. The CAN 300 PRO module supports CAN 2.0A (11 Bit) and CAN 2.0B (29 Bit) frames with a freely selectable baud rate of 10 kbps to 1 Mbps.
The CAN 300 PRO module can send and receive CAN frames in Layer 2 operating mode. The data of the CANopen® slaves can be processed as a process image in CANopen® Master operating mode in the PLC. Applications as a CANopen® Slave is also possible. Application examples are provided for standard applications including motor control with CANopen®. Data handling blocks for the SAE J1939 protocol are also available.
The CAN 300 PRO module contains 16 freely settable timers. Each timer can trigger a freely programmable CAN telegram. That way, it is easy to implement the synchronous protocols in common use in drive and servo systems using the CAN 300 PRO module.
The DIP switch for setting the baud rate and the station address facilitate commissioning. An optional micro memory card stores the project so that the parameterization or the module is quickly replaced during servicing.
6 LEDs indicate the operating status of the module. A USB interface is available for diagnostics and parameterization tasks. The CAN 300 PRO also works in the extended ambient temperature range of -25 °C to +60 °C.A USB cable is included.

Features
• Layer 2, 11 Bit and 29 Bit (CAN 2.0 A/B)
• CANopen® Master on the module
• DIP switch for adress + baud rate
• Micro Memory Card for saving a project (optional)
• USB Interface for parameterisation and diagnostics
• Extensive CAN-Bus diagnostics
• Can also be used as a CANopen® slave
• Extended ambient temperature range

HELMHOLZ模块其他常用型号：
HELMHOLZ 700-160-3EN02
HELMHOLZ 700-159-3MB01
HELMHOLZ 700-600-CAN12

HELMHOLZ COMMUNICATION MODULE NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于HELMHOLZ通信模块700-600-CAN12的疑问，请随时与我们沟通（ ）。我们将尽全力解决您的问题。

If you have any question for HELMHOLZ products, please feel free to dial 0086-21-3100 6702/ send request email to / browse our website:www.ize-industries.com.

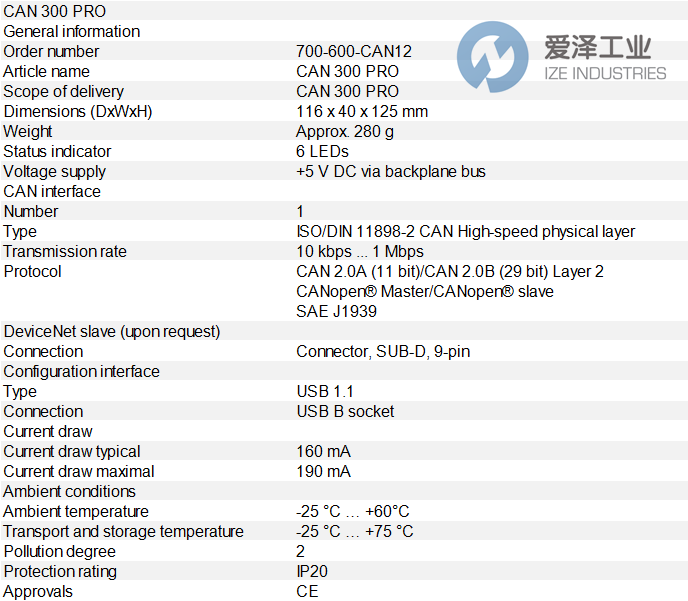

HELMHOLZ通信模块700-600-CAN12技术参数介绍
