AIM TTI测量单元SMU4001

AIM TTI设计和制造电子测试和测量设备以及实验室电源。

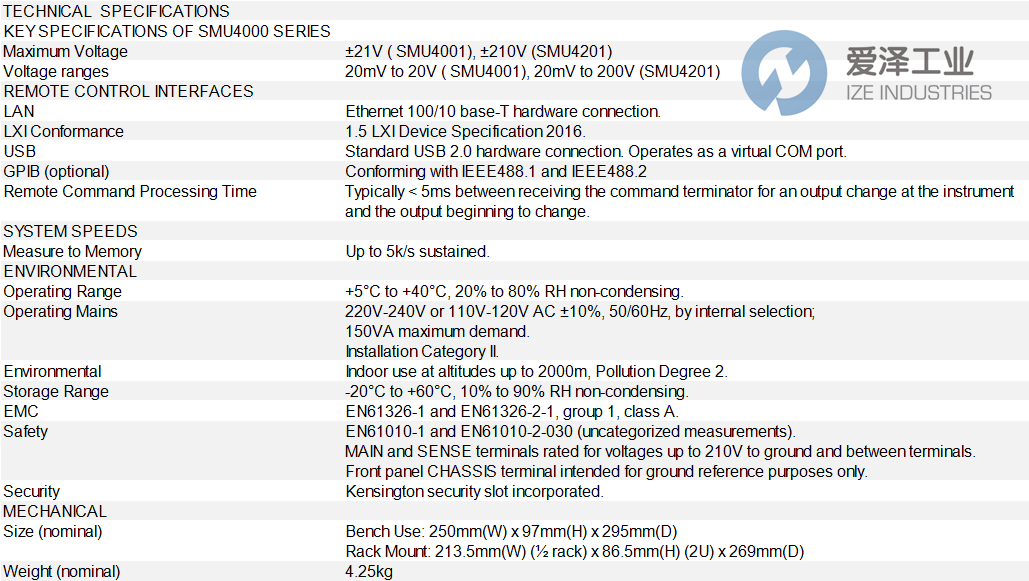

AIM TTI测量单元SMU4000系列技术参数

AIM TTI测量单元SMU4000系列介绍

SMU4000 系列是一款四象限 SMU，价格实惠，性能强。触摸屏技术与直观的图形用户界面相结合，使测试和测量过程流程清晰自然。在紧凑的半机架 2U 外壳中集成了快速、灵活、高功率的四象限电压/电流源和先进的精密电压/电流表，能够精确地提供正负电压、拉电或吸电，同时测量电流和电压以进行 I-V 特性分析。高电流和功率与快速测量和低毛刺自动测距速度相结合，是工业开发和教育环境的理想解决方案，SMU 被视为简化电池充电/放电、I-V 特性分析、半导体测试等测试应用的一体化解决方案。

• 四象限电源、吸电和测量

• 0.015% 基本精度，6½ 位分辨率。

• 感测端子，用于 4 线操作和保护功能

• PowerFlex 技术：高达 ±210V、高达 ±3.15A（SMU4201）或高达 ±21V、高达 ±3.15A（SMU4001），25W 功率包络。

• 0.1µV 和 100fA 分辨率

• 快速测量速度高达 200µs（5k/s）

• 连续或脉冲高速输出，具有线性/对数或任意列表扫描

• 紧凑尺寸

• 内部存储器，高达 100k 次测量，高达 100k 步进

• “SMU Link” 允许将两个 SMU 链接在一起进行同步操作（可选附件）

• 使用 Test Bridge SMU Windows 软件（免费下载）完全控制多个单元

The SMU4000 Series provides class leading performance at a new and affordable price point for a four quadrant SMU. Combining touch screen technology with an intuitive graphical user interface provides a clear and natural f low through the test and measurement process. Integrating a fast and agile, high power four quadrant Voltage/ Current source and advanced precise Voltage/ Current meters in a compact half rack 2U casing, capable of precisely supplying positive and negative voltages, sourcing or sinking power, while simultaneously measuring both current and voltage for I-V characterising. With high current and power combined with fast measurements and low glitch auto ranging speed, it is the ideal solution for industrial development as well as educational environments, identifying the SMU as the all-in-one solution for simplifying test applications such as battery charging/discharging, I-V characterising, semiconductor testing and much more.

• 4-quadrant Source, Sink & Measure

• 0.015% basic accuracy with 6½ digit resolution.

• Sense terminals for 4 wire operation and guard capabilities

• PowerFlex technology: up to ±210V, up to ±3.15A (SMU4201) or up to ±21V, up to ±3.15A (SMU4001),  25W power envelope.

• 0.1µV & 100fA resolution

• Fast measurement speeds up to 200µs (5k/s)

• Continuous or pulsed high speed outputs with Linear/Log or arbitrary list sweeps

• Compact size

• Internal memory, up to 100k measurements, up to 100k steps

• ‘SMU Link’ allows two SMUs to be linked together for synchronous operation (optional accessory)

• Full control of multiple units with Test Bridge SMU Windows software (free download)

AIM TTI测量单元SMU4000系列其他常用型号：

AIM TTI SMU4201

AIM TTI SMU4001

AIM TTI SOURCE MEASURE UNIT NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于AIM TTI测量单元SMU4001的疑问，请随时与我们沟通（ ）。我们将尽全力解决您的问题。

If you have any question for AIM TTI products, please feel free to dial 0086-21-3100 6702/ send request email to / browse our website:www.ize-industries.com.

AIM TTI测量单元SMU4000系列SMU4001技术参数及介绍
