TESEO光纤扩展器OBE-FD

TESEO于1978年成立，在电子设备，信号处理和测量方面拥有丰富的经验。涉及电子、射频、光学设备、GSE/AGE、精益制造、EMC 服务和 CE 标志、校准（包括国家仪器）、测试设备和测试台、EMC 和 RF 实验室、系统集成商等领域。

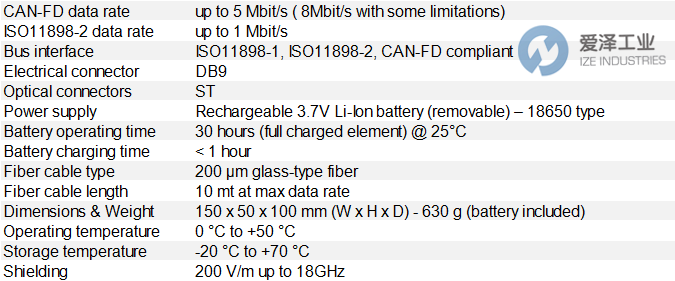

TESEO光纤扩展器OBE-FD技术参数

TESEO光纤扩展器OBE-FD产品介绍

灵活数据速率标准由 ISO 规范 11898-2 涵盖。符合 ISO 标准的 TESEO 产品是 OBE-FD，这是一种光纤扩展器，可在高速模式（高达 1MB/s）和灵活数据模式（高达 5MB/s）下重现通信。

每个扩展器系统包括：

• 2 个 OBE-FD：两个相同的 Rx/Tx 单元。它们被屏蔽并由电池供电，独立于总线电源，例如车辆电池。

• 1 个 CB12：电池充电器，用于为 OBE 可充电电池充电。要充电，可以轻松拆卸电池并分开充电。CB12 有两个电池插槽。

• FBxxx：双光纤电缆，零件编号为 FBxxx，xxx 等于以米为单位的长度。标准电缆为 10 米长的 FB010

OBE-FD 与电气总线的连接由客户负责。建议使用短绞屏蔽线。OBE-FD 屏蔽模块也可以通过光纤连接到电气上相同的收发器，但包含在可插入标准 19 英寸机架的插件中，以方便控制室对其进行控制。

The Flexible Data Rate standard is covered by ISO specification 11898-2. The ISO compliant TESEO product is OBE-FD, an extender over fibre which can reproduce communications both in High-Speed mode (up to 1MB/s) and Flex-Data mode (up to 5MB/s).

Each extender system consists of:

• 2 pcs OBE-FD: two identical Rx/Tx units. They are shielded and battery powered to be independent from the bus power source, for example the vehicle battery.

• 1 pc CB12: battery chargers, to recharge the OBE rechargeable battery. To be recharged, the battery can be easily removed and recharged apart. The CB12 has two battery slots.

• FBxxx: a bifiber cable, part number FBxxx, with xxx equal to the length expressed in meters. The standard cable is the 10 meters long FB010

The connections of the OBE-FD’s to the electrical bus are a customer’s responsibility. The use of short twisted shielded wires is recommended Optionally, the OBE-FD shielded module can be connected via optic fibre to a transceiver electrically identical, but contained in a plug-in that can be inserted into a standard 19 inch rack, to ease its control by a control room.

TESEO光纤扩展器OBE系列其他常用型号：

TESEO OBE-FD

TESEO OBE-LIN

TESEO OBE 898

TESEO OBE 519

TESEO OBE 9141

TESEO OPTICAL BUS EXTENDER NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于TESEO光纤扩展器OBE-FD的疑问，请随时与我们沟通（ ）。我们将尽全力解决您的问题。

If you have any question for TESEO products, please feel free to dial 0086-21-3100 6702/ send request email to / browse our website:www.ize-industries.com.

TESEO光纤扩展器OBE-FD技术参数及介绍
