TEKEL编码器TK461.S.300.11/30.S.K1.10.PS40.PP2-1130

Tekel Instruments Srl 成立于1976年，设计和生产电感式接近传感器，获得了工业自动化和测量仪器领域的经验。随着各种电子仪器的快速技术进步，数据电子自动化已被添加到传感器的生产线中。

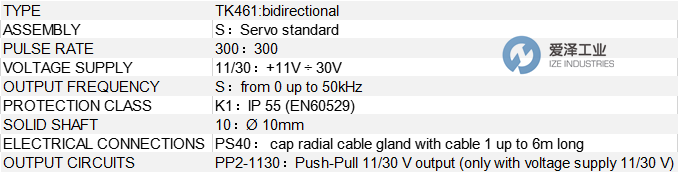

TEKEL编码器TK461.S.300.11/30.S.K1.10.PS40.PP2-1130技术参数

TEKEL编码器TK50系列介绍

光学增量编码器 – 实心轴型号：TK451、TK452、TK461、TK462

简介：

成本低廉，适用于一般工业应用的光学增量编码器。

技术参数：

机身直径（mm）：63.5

法兰：方形法兰，伺服标准，带伺服夹紧环

轴径（mm）：6、8、9.52、10

分辨率（PPR）：*高可达5000

接口类型：LD、LD2、PP2、NPN、PNP

电气规格：

输出频率：*高可达100 kHz

同步索引输出：默认在通道A；B – A+B（可选）

无负载时供电电流：*多150 mA

保护功能：短路保护（仅针对LD2和PP2输出），可防止极性反接（5V供电除外）

材料：

法兰：铝制，不易腐蚀

机壳：聚酰胺6（PA6）

环境参数：

工作温度范围：-10°C 至 +70°C

存储温度范围：-30°C 至 +80°C

相对湿度：*高98% RH，无冷凝

振动：10 g（频率范围从10至2000 Hz）

冲击：20 g（持续11毫秒）

TK451 – TK452 – TK461 – TK462

Optical incremental encoder – Solid shaft

Low-cost encoder for general industrial applications.

Body diameter (mm) 63.5

Flange square flange, servo standard, servo-clip

Diameter shaft (mm) 6, 8, 9.52, 10

Resolution (PPR) up to 5000

Interface LD, LD2, PP2, NPN, PNP

ELECTRICAL SPECIFICATIONS

Output frequency：up to 100 kHz

Sinchronous index output：default on channel A; B – A+B Optional

Supply current without load：150 mA max

Protection：short circuit protection (only output LD2 and PP2) against inversion of polarity (except 5Vcc)

MATERIALS

Flange：aluminium non corroding

Housing：Polyamid 6 (PA6)

ENVIRONMENTAL SPECIFICATIONS

Operating temperature range：-10°C ÷ +70°C

Storage temperature range：-30°C ÷ +80°C

Relative humidity：98% RH without condensing

Vibrations：10 g (from 10 up to 2.000 Hz)

Schock：20 g (for 11 ms)

TEKEL编码器TK50系列其他常用型号：

TEKEL TK461.S.300.11/30.S.K1.10.PS40.PP2-1130

TEKEL TK 461.S.50.12.S.10

TEKEL TK461-FA-1024-11/20-S-K4-8-L07-PP

TEKEL TK461.SG.1024.5.S.K4.10.S07.LD

TEKEL TK461.FA.500.11/30.S.K4.10.L07.PP2

TEKEL TK.461.FA.5.11.30.S.10.L.PP2.DP

TEKEL TK461-FA-1024-11-DIV-20-S-K4-8-L07-PP
