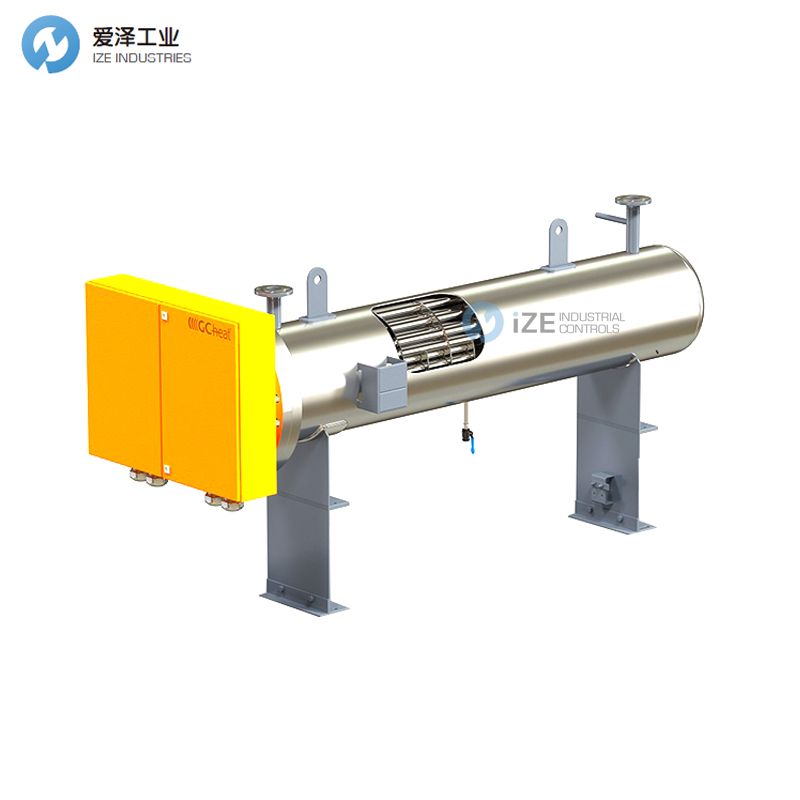

GC HEAT高密度法兰加热器GC-flow

GC HEAT是一家中等规模的已有三代历史的家族企业。GC-heat自70年以来在德国一直致力于为客户开发并生产创新型的高质量产品。

GC HEAT高密度法兰加热器GC-flow描述

设备编号：D03-00054

检验压力：2.9 bar

认证指令：PED 2014/68/EU

法兰板/加热器材料编号：3.1 EN 10204

认证机构：GC-heat

防爆：否

表面负荷：3.70 W/cm²

GC法兰总长度：1340 mm

包围圆直径：292 mm

加热对象：乳化液

硅胶免费：否

工作压力 PS：2 bar

工作温度 TS：40°C

公称宽度 DN：300

公称压力 PN：10

DIN标准：EN1092-1/05 型号A

法兰板材料：P250GH

GC管材：1.4571

GC管数量：54

尺寸：16.00 mm

GC管密封：硅胶密封

GC管浸入长度：1000 mm

未加热长度：200 mm

流动插入件：流动迷宫

插入件数量：2

冷却轨类型：封闭式

冷却轨长度：100 mm

冷却轨材质：不锈钢

功率：160 kW（-10/+5%）

电压：380 V

切换方式：交流（AC）

加热等级数：6

A级编号：3

A级功率：35.5 kW（-10/+5%）

B级编号：3

B级功率：17.7 kW（-10/+5%）

热电偶口袋数：1个

防护等级：IP54

接线箱尺寸：600 x 600 x 210 mm，镀钢漆面

温度限制器：Jumo heattherm +50°C.. +300°C（连接于一级）

流管信息：

法兰板公称宽度 DN：300

法兰板公称压力 PN：10

法兰板DIN：EN1092-1/11

法兰板材质：钢

流动管材质：钢

外壳直径：323 mm

外壳长度：1308 mm

表面：内部未处理，外部未处理面打 Ground

结构：垂直安装

保温：由客户执行

基座：脚板

总长度：1900 mm

连接数量：2

连接公称宽度 DN：100

连接公称压力 PN：16

连接材料：钢

连接法兰DIN：EN1092-1/11

排气方式：1英寸套筒

排气孔：无

Article number:D03-00054

Inspection pressure:2.9 bar

Approval directive:PED 2014/68/EU

Material number flange plate/heater:3.1 EN 10204

Approval by: :GC-heat

Explosion proof:no

Surface load:3.70 W/cm2

Approx. total length GC-flange:1340 mm

φ bounding circle:292 mm

For heating of:Emulsion

Silicone free:no

Operating pressure PS:2 bar

Operating temperature TS:40°C

Nominal width DN:300

Nominal pressure PN:10

DIN:EN1092-1/05 Shape A

Material flange plate:P250GH

Material GC-tube:1.4571

Number of GC tube:54

Dimension:16.00 mm

Sealing GC-tube:Silicone sealed

Immersion length GC-tube:1000 mm

Unheated length:200 mm

Flow inserts:flow labyrinth

Number of inserts:2

Type of cooling track:closed

Length cooling track:100 mm

Material cooling track:Stainless steel

Power:160 kW (-10/+5%)

Voltage:380 V

Switching:AC 1 alternating current

Number of heating levels:6

Level A number:3

Level A power:35.5 kW (-10/+ 5%)

Level B number:3

Level B power:17.7 kW (-10/+5%)

Number thermocouple pocket:1 piece

Protection type:IP54

Dimension connection box:600 x 600 x 210 mm, plated steel painted

Temperature limiter:Jumo heattherm + 50°C.. + 300°C (attached to level 1)

Information of the flow pipe:

Flange plate nominal width DN:300

Flange plate nominal pressure PN:10

Flange plate DIN:EN1092-1/11

Flange plate material:Steel

Material flow pipe:Steel

Diameter housing:323 mm

Length housing:1308 mm

Surface:Raw internal, externally grounded on untreated surface

Execution: :Vertical

Heat insulation:Executed by the customer

Base:Foot plate(s)

Approx. total length:1900 mm

Number of connection(s):2

Connection nominal width DN:100

Connection nominal pressure PN:16

Connection material:Steel

Connection flange DIN:EN1092-1/11

Deflation:1"-sleeve

Air vent:Without
