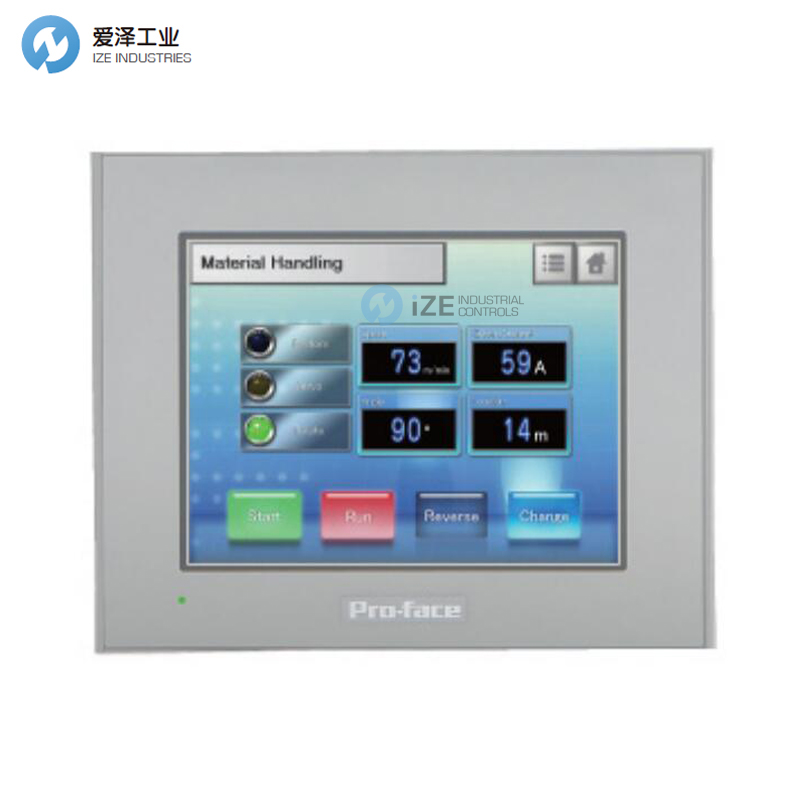

PROFACE显示屏PFXGP4301TADW

PROFACE品牌名称源自“professional”和“interface”(界面)的组合。以其创新的科技理念和领先的技术意识为全球客户提供可编程人机界面、工业平板式计算机、图形逻辑控制器和工业信息终端等产品，帮助广大用户提高整体生产、经营效率。Pro-face的宗旨是为客户提供高性价比的人机界面。

PROFACE显示屏PFXGP4301TADW产品介绍

标准产品信息

系列：HMI

系列名称：GP4000 系列

尺寸：5"

型号：PFXGP4301TADW

全球代码：PFXGP4301TADW

产品特性：5" DC 模拟

显示规格

显示类型：TFT 彩色液晶显示屏

显示尺寸：5.7"

分辨率：320 x 240 像素 (QVGA)

有效显示区域：宽115.2 x 高86.4 mm [宽4.54 x 高3.40 英寸]

显示颜色：65,536 色（无闪烁）/ 16,384 色（闪烁）

背光：白色 LED（用户不可更换。需要更换时，请联系当地经销商。）

背光使用寿命：50,000 小时或更长（在25°C [77°F]连续操作下，背光亮度降至50%之前）

亮度控制：8 级（通过触摸面板或软件调整）

触摸面板类型：电阻膜（模拟）

触摸面板分辨率：1,024 x 1,024

触摸面板寿命：1,000,000 次或更多

语言字体：日文：6,962（JIS标准1和2）（包括607个非汉字字符），ANK：158（可从屏幕编辑器的字体设置中添加韩文、繁体中文、简体中文、泰文和西里尔文。）

字符大小：标准字体：8 x 8、8 x 16、16 x 16 和 32 x 32 像素字体，笔画字体：6 到 127 像素字体，图像字体：8 到 72 像素字体

字体大小：标准字体：宽度可扩展至8倍。高度可扩展至8倍。*1

8 x 8 点：40字符 x 30行

8 x 16 点：40字符 x 15行

16 x 16 点：20字符 x 15行

32 x 32 点：10字符 x 7行

电气规格

额定输入电压：24 Vdc

输入电压范围：19.2 至 28.8 Vdc

允许电压下降：5 毫秒或更短

功耗：10.5 W 或更低

浪涌电流：30 A 或更低

抗噪性：

噪声电压：1,000 Vp-p

脉冲持续时间：1 µs

上升时间：1 ns

（通过噪声模拟器）

耐压：1,000 Vac，20 mA，持续1分钟（在电源端子与FG端子之间）

绝缘电阻：500 Vdc，10 MΩ或更高（在电源端子与FG端子之间）

Standard product information

Family:HMI

Series:GP4000 Series

Size:5"

Model:PFXGP4301TADW

Global Code:PFXGP4301TADW

Product Features:5" DC Analog

Display specifications

Display type:TFT Color LCD

Display size:5.7"

Resolution:320 x 240 pixels (QVGA)

Effective display area:W115.2 x H86.4 mm [W4.54 x H3.40 in.]

Display colors:65,536 colors (No blink) / 16,384 colors (Blink)

Backlight:White LED (Not user replaceable. When replacement is required, contact your local distributor.)

Backlight service life:50,000 hrs. or more (each in continuous operation at 25 °C [77 °F] before backlight brightness decreases to 50%)

Brightness control:8 Levels (Adjusted with touch panel or software)

Touch panel type:Resistive Film (analog)

Touch panel resolution:1,024 x 1,024

Touch panel lifetime:1,000,000 times or more

Language fonts:Japanese: 6,962 (JIS Standards 1 & 2) (including 607 non-kanji characters), ANK: 158 (Korean, Traditional Chinese, Simplified Chinese, Thai and Cyrillic can be added from the font setting of the screen editor. )

Character sizes:Standard font: 8 x 8, 8 x 16, 16 x 16 and 32 x 32 pixel fonts, Stroke font: 6 to 127 pixel fonts, Image font: 8 to 72 pixel fonts

Font sizes:Standard font: Width can be expanded up to 8 times. Height can be expanded up to 8 times.*1

8 x 8 dots:40 char. x 30 rows

8 x 16 dots:40 char. x 15 rows

16 x 16 dots:20 char. x 15 rows

32 x 32 dots:10 char. x 7 rows

Electrical specifications

Rated input voltage:24 Vdc

Input voltage limits:19.2 to 28.8 Vdc

Allowable voltage drop:5 ms or less

Power consumption:10.5 W or less

In-rush current:30 A or less

Noise immunity:

Noise Voltage : 1,000 Vp-p

Pulse Duration : 1 µs

Rise Time : 1 ns

(via noise simulator)

Voltage endurance:1,000 Vac, 20 mA for 1 minute (between power terminal and FG terminals)

Insulation resistance:500 Vdc, 10 MΩ or more (between power terminal and FG terminals)

常用PROFACE显示屏型号：

PROFACE PFXGP4301TADW

PROFACE PFXGP4301TADC

PROFACE PFXGP4301TAD

PROFACE PFXGP4301TADW

PROFACE PFXGP4502WADW
