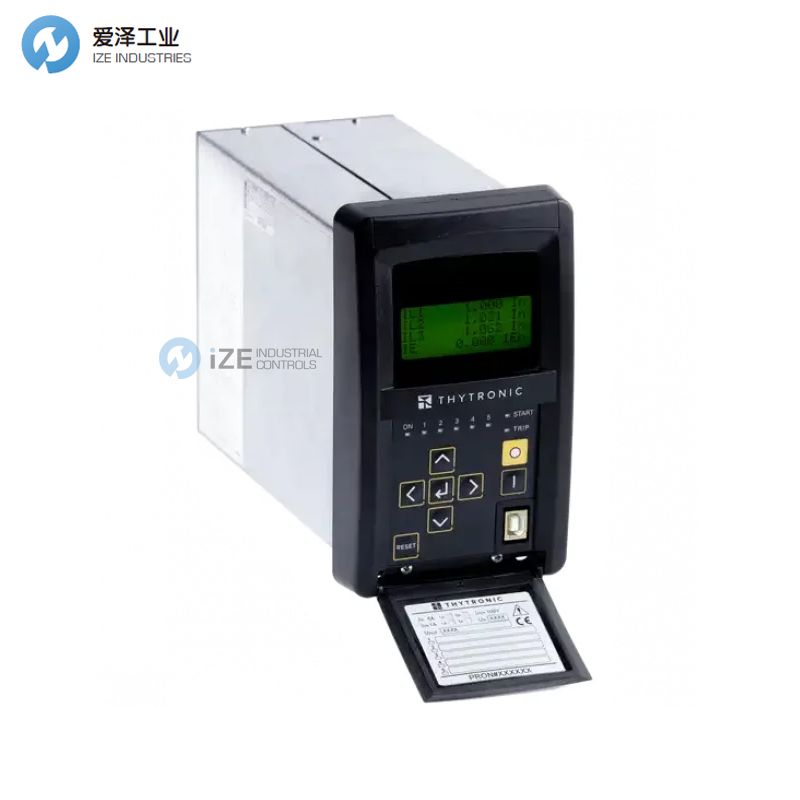

THYTRONIC继电器NC20JA2MM000

THYTRONIC是一家全球性公司，致力于设计、生产、集成并提供电网保护、自动化、控制和监控解决方案。在这个快速发展的利基市场中，能够满足日益增长的挑战性需求，例如网络数字化以及将可再生能源融入配电和输电网络。

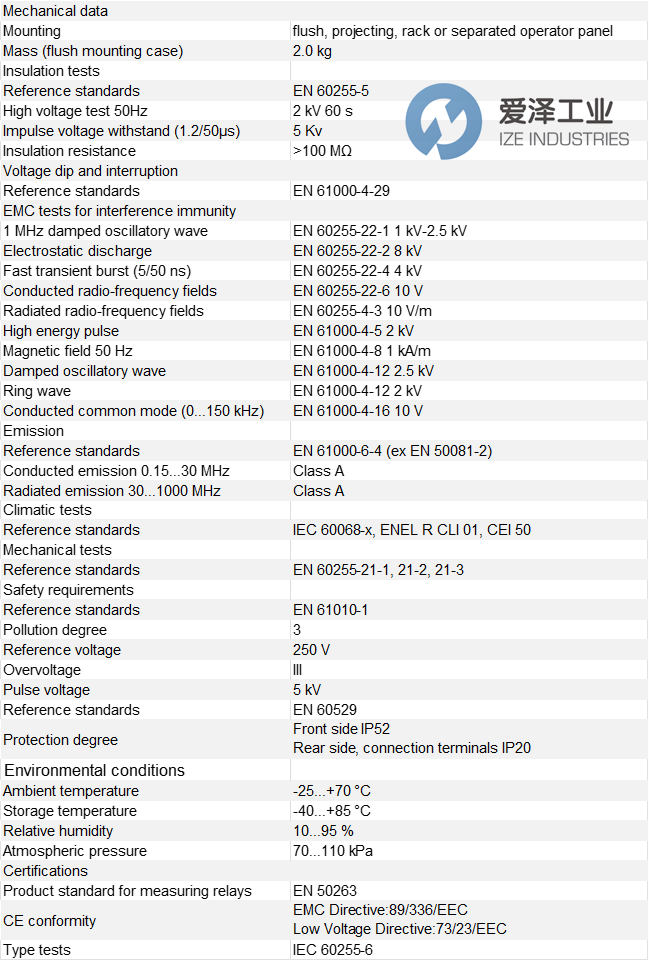

THYTRONIC继电器NC20系列技术参数

THYTRONIC继电器NC20系列介绍

NC20 保护继电器可用于保护并联电容器组和谐波滤波电路。电容器组可采用以下配置：

单星形接地；

单星形不接地（在中性点不平衡电压变压器的输出端带有电阻器，以便为不平衡保护提供适当的输入电流）；

双 Y 型不接地。

电容器组可以是：内部/外部熔断器或无熔断器的电容器单元。保护装置配备了补偿固有不平衡中性电流的系统

保护 37、49 和 50/51 (RMS) 基于对三相电流 (基波和*高 11 次谐波) 的真实 RMS 值的测量。

特点：

Thytronic NC20 继电器的功能包括对欠压和欠流的监控，以及对负序过电流 r、相过电流和*大残余过电流的控制，此外还有对过电压的监控和对断路器故障的检测。

该继电器能够监控相电流互感器并监控跳闸电路，以确保可靠运行。此外，它还可选配硬件 (HW PACK) 和软件 (SW PACK) 包，以实现高级配置。

在通讯功能方面，它配备了B型USB端口，可轻松连接ThyVisor配置软件。

The NC20 protection relay can be used to protect shunt capacitor banks and harmonic filtering circuits. Capacitor bank configurations include:

Single star grounded;

Single star ungrounded (with a resistor at the output of the neutral point unbalanced voltage transformer to provide the appropriate input current for unbalance protection);

Double wye ungrounded.

Capacitor banks can be internally/externally fused or unfused capacitor units. The protection device is equipped with a system to compensate for the inherent unbalanced neutral current.

Protection 37, 49, and 50/51 (RMS) is based on the measurement of the true RMS values of the three-phase currents (fundamental and up to the 11th harmonic).

Features:

The Thytronic NC20 relay's functions include monitoring for undervoltage and undercurrent, as well as control of negative sequence overcurrent (r), phase overcurrent, and maximum residual overcurrent. It also provides overvoltage monitoring and circuit breaker fault detection.

The relay monitors phase current transformers and monitors trip circuits to ensure reliable operation. Optional hardware (HW PACK) and software (SW PACK) packages are also available for advanced configuration.

For communication, it features a Type B USB port for easy connection to the ThyVisor configuration software.

THYTRONIC继电器其他常用型号：

THYTRONIC NC20JA2MM000

THYTRONIC NC20JA1MM000

THYTRONIC NC020

THYTRONIC NA30

THYTRONIC NA60

THYTRONIC NV10B

THYTRONIC NA016

THYTRONIC Relay NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向先进制造工业提供高端制造技术和设备。代理经营世界先进的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于THYTRONIC继电器NC20JA2MM000的疑问，请随时与我们沟通（ ）。我们将尽全力解决您的问题。

If you have any question for THYTRONIC products, please feel free to dial 0086-21-3100 6702/ send request email to / browse our website:www.ize-industries.com.

THYTRONIC继电器NC20系列 NC20JA2MM000介绍
