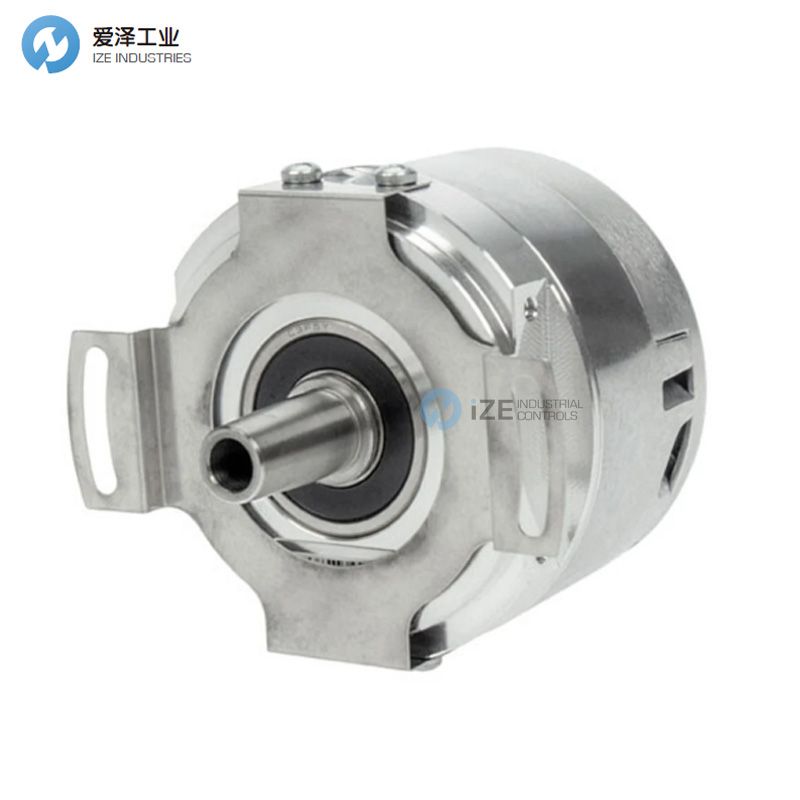

HENGSTLER编码器AD58S1224E2.1KDQ3

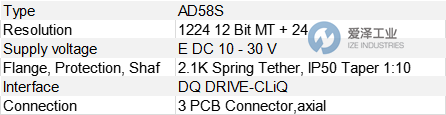

HENGSTLER编码器AD58S1224E2.1KDQ3技术参数

HENGSTLER编码器AD58系列产品介绍

Hengstler AD58系列是一个高性能的光学绝对值编码器系列，专为集成到无刷直流（BLDC）伺服电机而设计。单圈分辨率高达24位，多圈分辨率高达12位，为CNC、精密定位和高分辨率打印等苛刻的应用提供精确反馈。AD58E和AD58S型号在严苛环境中内置耐用性和高级安全功能，分别符合SIL 3和SIL 2标准。AD58E还包括ACURO®link安全接口及对于编码器和电机绕组的集成温度监控。

ACURO AD58绝对值编码器系列

编码器类型：单圈和多圈光学编码器，具有真正的齿轮多圈技术

工作温度：*高可达+120°C

性能：为无刷伺服电机提供全数字化、高速反馈

AD58 - 标准编码器，配备SSI、BiSS和可选的正弦波输出

分辨率：高达22位单圈+12位多圈

信号输出：可选的1 Vpp正弦波，谐波失真小于1%

带宽：高达500 kHz

AD58S和AD58E – 带有DRIVE-CLiQ和ACURO® link接口的安全编码器

功能安全：SIL2 / PL d / Category 3（AD58S）、SIL3 / PL e / Cat. 3（AD58E）

分辨率：高达24位单圈+12位多圈

监控：电机温度记录和编码器温度监控

The Hengstler AD58 series is a high-performance optical absolute encoder line designed for integration into BLDC servo motors. With single-turn resolutions up to 24 bits and multi-turn up to 12 bits, it delivers precise feedback for demanding applications like CNC, precision positioning, and high-resolution printing. Built for durability in harsh environments, the AD58E and AD58S models offer advanced safety features, meeting SIL 3 and SIL 2 standards respectively. The AD58E also includes the ACURO®link secure interface and integrated temperature monitoring for both encoder and motor winding..

ACURO AD58 Absolute Encoder Series

Encoder type: Singleturn and multiturn optical encoder with true geared multiturn technology

Operating temperature: Up to +120 °C

Performance: Fully digital, high-speed feedback for brushless servomotors

AD58 - Standard encoder with SSI, BiSS, and optional sinewave output

Resolution: Up to 22-bit singleturn + 12-bit multiturn

Signal output: Optional 1 Vpp sinewave with <1% harmonic distortion

Bandwidth: Up to 500 kHz

AD58S and AD58E – Safety encoders with DRIVE-CLiQ and ACURO® link interfaces

Functional safety: SIL2 / PL d / Category 3 (AD58S), SIL3 / PL e / Cat. 3 (AD58E)

Resolution: Up to 24-bit singleturn + 12-bit multiturn

Monitoring: Motor temperature logging and encoder temperature monitoring

HENGSTLER编码器AD58系列其他型号：

HENGSTLER AD58S1224E2.1KDQ3

HENGSTLER AD58/1222AX.0XBI05652

HENGSTLER AD58S1224GY.0V4W9

HENGSTLER AD58/0013A1.0KSCX-K0-S:5693

HENGSTLER encoder NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向先进制造工业提供高端制造技术和设备。代理经营世界先进的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于HENGSTLER编码器AD58S1224E2.1KDQ3的疑问，请随时与我们电联，（ ），我们将尽全力解决您的问题。

If you have any question for HENGSTLER products, please feel free to dial 0086-21-3100 6702/ send request email to / browse our website: www.ize-industries.com.

HENGSTLER编码器AD58S1224E2.1KDQ3介绍
