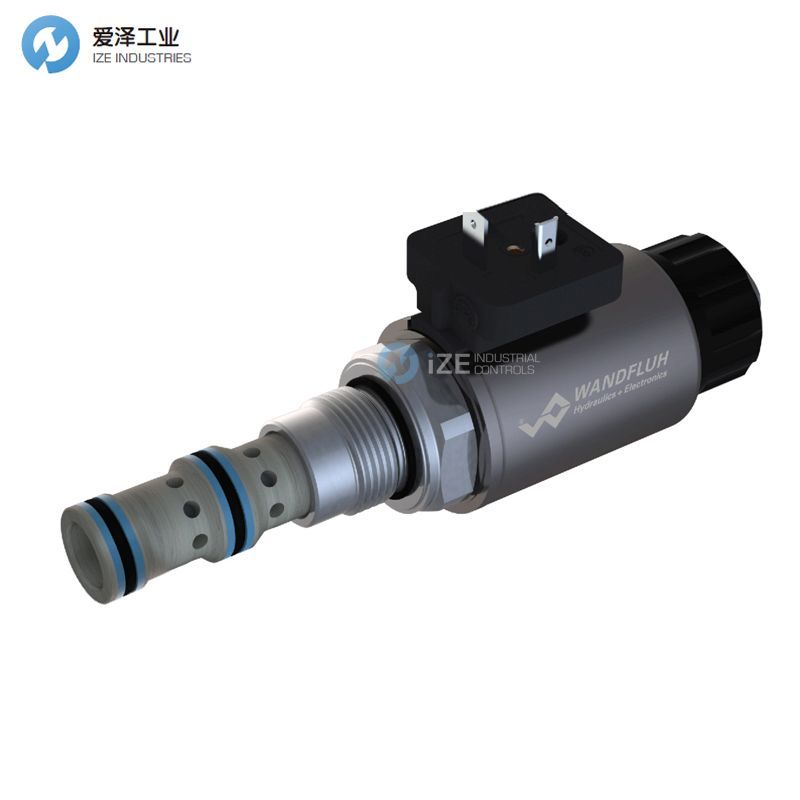

WANDFLUH滑阀MVPPM22-200-G24/WG-HB4.5

WANDFLUH生产机械精密零件和组件。

WANDFLUH滑阀MVPPM22系列介绍

描述

本产品为先导操作的比例减压阀，采用螺纹式插入式结构，适用于符合 Wandfluh 标准的腔体。随着电磁阀电流的变化，电磁力和端口 A (1) 处的压力相应上升。该阀门在很大程度上独立于端口 P (2) 的压力。通过将多余的油排放到油箱 T (3)，避免了消费者端口 A (1) 中压力上升至调整值以上的情况。当电磁阀去电时，油可以自由从端口 P (2) 流向端口 A (1)。可使用 Wandfluh 比例放大器进行控制（见登记册 1.13）。

应用

电气远程控制与过程控制相结合，允许经济解决方案和可重复的工艺。该螺纹式插入阀非常适合安装在控制块中，可安装在夹层（垂直堆叠系统）和法兰板中（相应的资料表见此登记册）。对于钢和铝块中腔体的加工，有提供腔体工具（可租用或购买）。有关详细资料，请参见登记册 2.13。

主要信息

比例减压 cartridge

先导操作

*大流量 Qmax = 60 l/min

*大压力 pmax = 400 bar

*大额定减压 pN red max = 350 bar

Description

Pilot operated proportional pressure reducing valve in screw-in cartridge construction for cavity according to Wandfluh standard. Proportionally to the solenoid current, the solenoid force and the pressure in port A (1) rise. The valve functions practically independently of the pressure in port P (2). Pressure increase in the consumer port A (1) to above the adjusted value, e.g. through an active consumer, is avoided by discharging excess oil to the tank T (3). With the solenoid deenergised, the oil flows freely from port P (2) to consumer port A (1). For the control, Wandfluh proportional amplifiers are available (see register 1.13).

Application

The electrical remote control in conjunction with process controls allows economical solutions with repeatable processes. The screw-in cartridge is perfectly suitable for installation in control blocks and is installed in sandwich- (vertical stacked systems) and in flange plates (corresponding data sheets in this register). For machining the cartridge cavity in steel and aluminum blocks, cavity tools are available (hire or purchase). Please refer to the data sheets in register 2.13.

Key facts

Proportional pressure reducing cartridge

pilot operated

Qmax = 60 l/min

pmax = 400 bar

pN red max = 350 bar

WANDFLUH滑阀其他常用型号：

WANDFLUH MVPPM22-200-G24/WG-HB4.5

WANDFLUH VALVE NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于WANDFLUH滑阀MVPPM22-200-G24/WG-HB4.5的疑问，请随时与我们沟通（ ）。我们将尽全力解决您的问题。

If you have any question for WANDFLUH products, please feel free to dial 0086-21-3100 6702/ send request email to / browse our website:www.ize-industries.com.

WANDFLUH滑阀MVPPM22系列MVPPM22-200-G24/WG-HB4.5介绍
