TEKEL编码器TK121.FRE.1000.11/30.S.K4.10.L07.PP2-1130

Tekel Instruments Srl 成立于1976年，设计和生产电感式接近传感器，获得了工业自动化和测量仪器领域的经验。随着各种电子仪器的快速技术进步，数据电子自动化已被添加到传感器的生产线中。

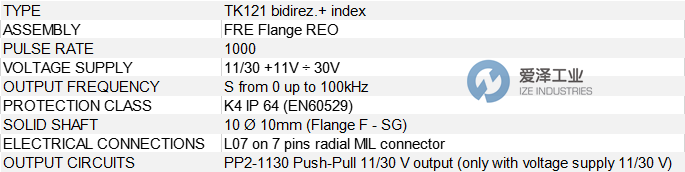

TEKEL编码器TK121.FRE.1000.11/30.S.K4.10.L07.PP2-1130技术参数

TEKEL编码器TK100系列选型

光学增量编码器 – 实心轴

这款坚固的增量光学编码器适用于多种工业应用，特别是在恶劣环境中。由于其坚固的结构和高防护等级，该型号能够在充满粉尘、液体、温度变化、冲击和震动等严苛环境下运行，确保高可靠性和较长的使用寿命。

机身直径（毫米）： 80

法兰类型： 方形法兰、伺服标准、伺服夹、FRE (REO444)

轴直径（毫米）： 6, 8, 9.52, 10, 11, 11R

分辨率（PPR）： 高达25,000

接口： LD, LD2, PP2, NPN, PNP

机械规格

尺寸： 参见图纸

轴材质： 不锈钢

轴承重： 轴向200N；径向200N

轴旋转速度： 12,000 RPM用于短周期；6,000 RPM连续；2000 RPM用于空心轴检验

启动扭矩在25°C时： 0.025Nm；空心轴检验时为0.040Nm

惯性力矩： 40g cm²

轴承寿命： 至少50亿转

重量： 约0.7 kg

电气规格

输出频率： 高达300 kHz

同步索引输出： 默认在通道A；B – A+B可选

无负载供电电流： *大150 mA

保护： LD2和PP2输出的短路保护，防止极性反转（不包括5V直流）

材料

法兰： 铝制，抗腐蚀

外壳： 铝合金，经过防腐蚀涂层处理，耐高温至180°C

环境规格

工作温度范围： -10°C至+70°C

储存温度范围： -30°C至+85°C

相对湿度： 98% RH，无凝结

振动： 10 g（频率10至2000 Hz）

冲击： 20 g（持续11 ms）

Optical incremental encoder – Solid shaft

Robust incremental optical encoder suitable for different industrial applications, especially in harsh environments.

Thanks to its robust construction and high protection degree this model allows to operate in harsh environments where

challenging ambient conditions such as dust, liquids, temperature, shocks and vibrations are available, ensuring high

reliability and long service life.

Body diameter (mm) 80

Flange square flange, servo standard, servo-clip, FRE (REO444)

Diameter shaft (mm) 6,8, 9.52, 10, 11, 11R

Resolution (PPR) up to 25.000

Interface LD, LD2, PP2, NPN, PNP

MECHANICAL SPECIFICATIONS

Dimensions:see drawings

Shaft:stainless steel

Shaft loading:axial 200N; radial 200N

Shaft Rotation Speed:12.000 RPM to short cycle time; 6000 RPM continuous; 2000 RPM whit hole shaft proof

Starting torque a 25° C:0,025Nm; 0,040Nm whit hole shaft proof

Moment of inertia:40g cm²

Bearings life:5 x 10^9  revolutions (minimum)

Weight:~ 0,7kg

ELECTRICAL SPECIFICATIONS

Output frequency:up to 300 kHz

Sinchronous index output:default on channel A; B – A+B Optional

Supply current without load:150 mA max

Protection:short circuit protection (only output LD2 and PP2) against inversion of polarity (except 5Vcc)

MATERIALS

Flange:aluminium non corroding

Housing:Aluminium painted with inhibithing treatment 180°C

ENVIRONMENTAL SPECIFICATIONS

Operating temperature range:-10°C ÷ +70°C

Storage temperature range:-30°C ÷ +85°C

Relative humidity:98% RH without condensing

Vibrations:10 g (from 10 up to 2.000 Hz)

Schock:20 g (for 11 ms)

TEKEL编码器TK100系列其他常用型号：

TEKEL TK121.F.1000.5.S.K4.9.52.S10.LD

TEKEL TK121-1024-24/5.S.11.L.LD.K6.DP

TEKEL TK121.FRE.2048.11

TEKEL TK121.FRE 1024.11/30 .S.K4.10 L07.PP2-1130

TEKEL TK120.FRE.1000.11/30S.K4.11.L07.PP3

TEKEL TK120.FRE.1000.11/30S.K4.11.L07.LD2/1130

TEKEL TK121.FRE.1024.N/30.3K4.10.10TPP2-1130

TEKEL TK121.FRE.1000.11/30.S.K4.10.L07.PP2-1130
