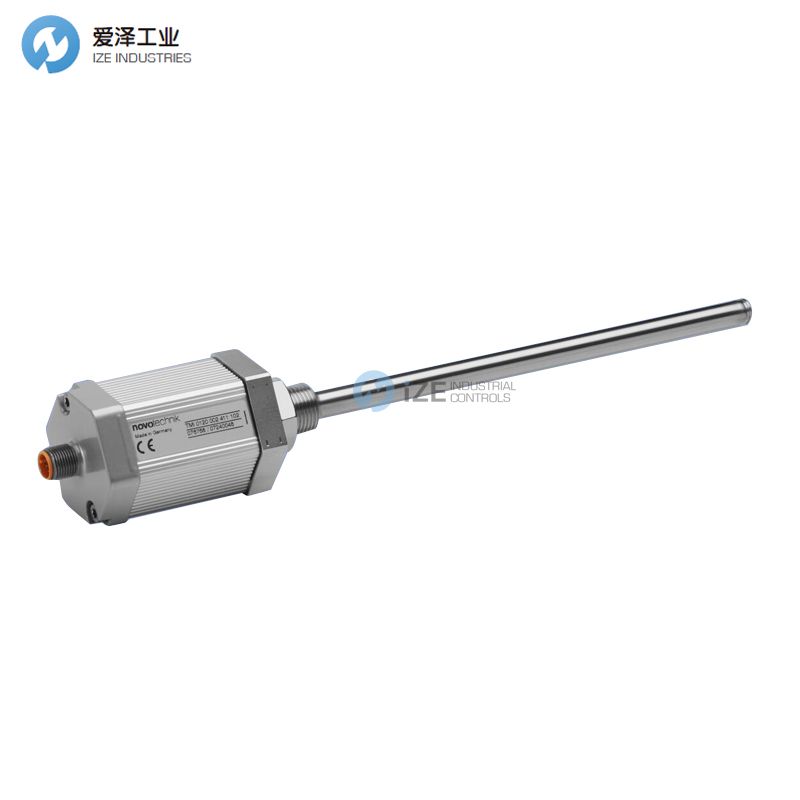

NOVOTECHNIK传感器TMI-1000-002-423-102

NOVOTECHNIK在20世纪50年代将电位器引入通用机械工程领域。从那时起，该公司开发出用于位置传感器和旋转和线性电位计的技术，在延长的使用寿命内为标准设置了出色的线性度和可靠性。

NOVOTECHNIK传感器TMI-1000-002-423-102技术参数

NOVOTECHNIK传感器TMI系列介绍

描述

带模拟接口的TLM/TMI传感器的起始和终止位置可以根据应用需求进行调整。输出范围（0..10 V / 10..0 V / 0..20 mA等）可以完全重新定义。*多可以通过两个连接针脚和简便的编程步骤同时重新校准两个位置标记。重新编程后，仍然保证所设定的线性关系。

编程方法

位置标记（s）需放置在新的目标起始位置。将高电平持续施加在连接针脚8（PROG）上至少3秒，即可激活编程模式。随后，针脚4（DIAG）上的高低转换（*低持续时间3秒）将设定起始位置。然后，将位置标记放置在目标终止位置。下一次高到低转换（*低3秒低电平）将设定终止位置。*后，将针脚4的低电平和针脚8的高电平恢复。

如果使用带两个位置标记的系统，两个位置会同时重新编程。

若在60秒内未完成编程，即从针脚8（PROG）上升沿到终点位置被读取的时间超过60秒，起始/终止位置将被忽略，不会写入传感器的EEPROM。

连续编程的条件：

时间控制必须满足要求

终止位置应大于起始位置

不应存在错误状态，例如：若系统使用两个磁铁，则两个磁铁都必须正常工作

Description

The start and end position on TLM/TMI transducers with analog interfaces can be adjusted for application specific

purposes. The output range (0..10 V / 10..0 V / 0..20 mA / etc.) can be completely redefined. Up to two position

markers can be recalibrated at the same time via two connector pins and a simple programming procedure.

After reprogramming the specified linearity is still guaranteed.

Programming

The position marker(s) has to be placed at the desired new start position(s). The programming mode will be

activated when high level is applied at connector pin 8 (PROG) for at least 3 seconds. After that a high to low

transition at pin 4 (DIAG) with a minimum duration of 3 seconds will set the start position(s). Then the position

marker(s) has to be placed at the desired end position(s). The next high to low transition with a low level of at least

3 seconds will set the end position(s). Now the low level at pin 4 and then the high level at pin 8 has to be taken

back.

If a system with two position markers is used, always both positions are reprogrammed at the same time.

If the programming procedure is not completed within 60 seconds, i.e. the time between the rising edge at pin 8

(PROG) and the take over of the end position exceeds 60 seconds, the start/end position is ignored and not

programmed into the transducer's EEPROM.

Conditions for successive programming:

- the timing has to meet the conditions

- the end position(s) must be greater than the start position(s)

- an error condition must not be present, e.g. if a system with two magnets is used, both magnets have to be

 functional

NOVOTECHNIK传感器其他常用型号：

NOVOTECHNIK TMI-1000-002-423-102

NOVOTECHNIK TM1-0150-002-423-101

NOVOTECHNIK TMI-0400-008-222-301

NOVOTECHNIK TMI-0500-008-222-301

NOVOTECHNIK TMI-0700-008-222-301

NOVOTECHNIK TMI-0900-008-222-301

NOVOTECHNIK TRANSDUCER NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。

如果有任何关于NOVOTECHNIK传感器TMI-1000-002-423-102的疑问，请随时与我们沟通（ ）。我们将尽全力解决您的问题。

If you have any question for NOVOTECHNIK products, please feel free to dial 0086-21-3100 6702/ send request email to / browse our website:www.ize-industries.com.
